機床簡介
SKDL系列極坐標數控齒輪復合倒角機床基于數控包絡原理，利用硬質合金銑刀實現內/外直/斜齒輪兩側端面同時倒角、齒向齒槽兩側同時倒角，具有倒角大小和形狀可調、倒角尺寸一致、齒槽自動對中、自動化程度高、效率高等特點。適用于直徑150~4000mm齒輪齒廓/齒向數控倒角。

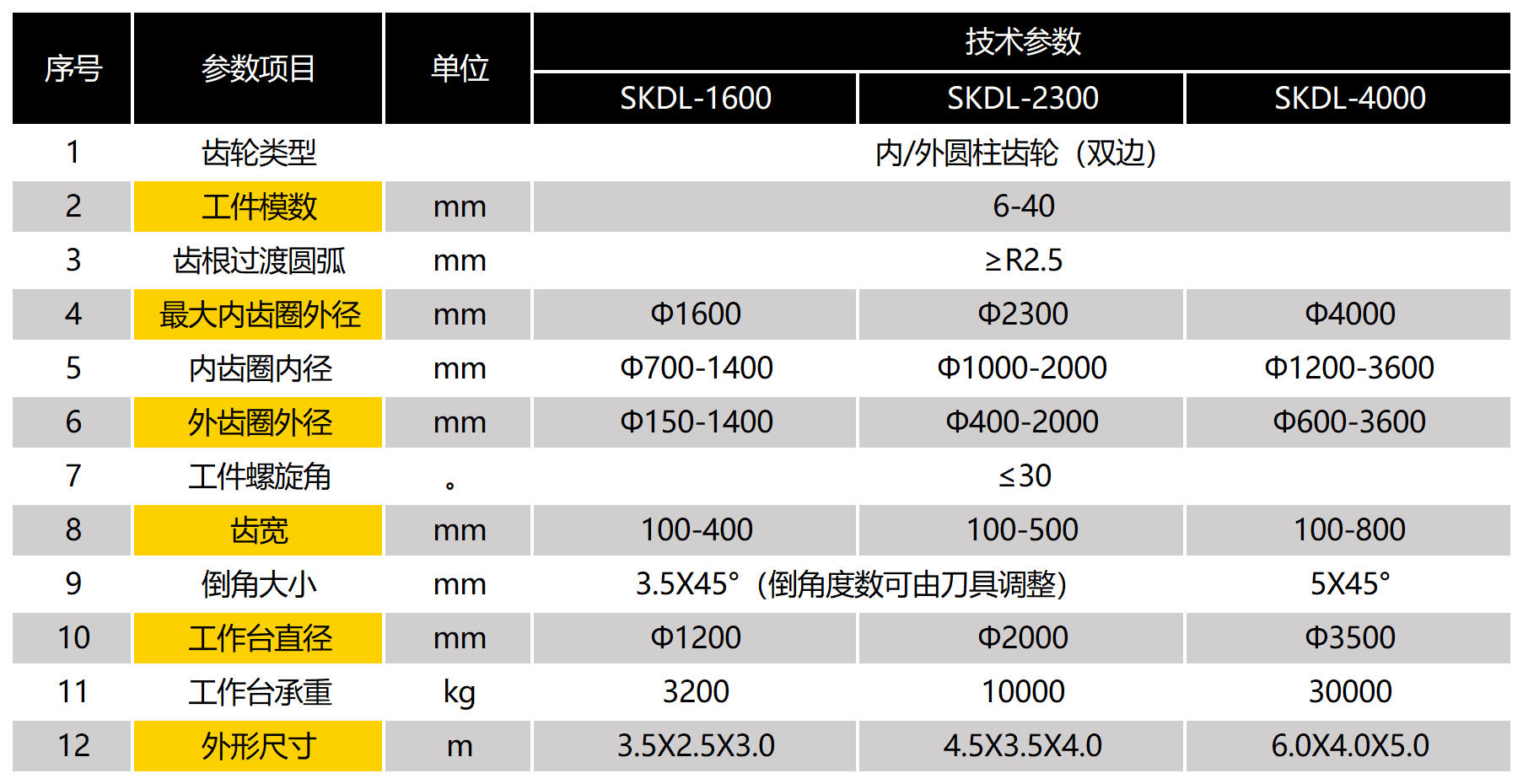

倒角類型
機床采用交流變頻電主軸直驅技術，利用可變徑ER夾頭夾持硬質合金倒角銑刀進行倒角加工，倒角的形式由刀具形式決定，可實現30°/45°/R角等多種倒角形式。倒角的大小可由機床任意設定，機床通過Z1/Z2(或X1/X2)軸的進刀深度控制倒角大小。工件硬度HB250-350,一刀可加工3.5X45°倒角,表面粗糙度Ra6.3。
輔助功能
轉臺附加機械密封裝置，防止鐵屑進入。電主軸采用閉環循環水冷卻。
切削刀具采用風冷干式切削，可提供各類型齒輪的快速定位裝夾方案。
機床防護
機床配備半/全防護結構，能夠有效防止鐵屑飛濺。
電氣描述
機床采用西門子SINUMERIK828D數控系統，系統配置10.4”彩色LCD顯示器，前面板支持USB接口和以太網絡接口，方便人機交互和程序數據輸入。系統采用高速總線方式通訊。配備中文顯示、手持操作單元，可靠性高。
機床數控系統能夠與PC機聯機在線調試與程序傳輸;同時配備了觸發式測頭，通過系統的數字測量接口實現齒面的對中測量，通過內置軟件算法確定刀具與齒槽的相對位置關系。實現齒槽找正的自動化,大大提高找正效率和找正精度。
